LED maitinimo šaltinio gedimų diagnostika ir analizė

LED apšvietimo sistemose vairuotojo maitinimo šaltinio veikimo stabilumas tiesiogiai lemia viso apšvietimo įrenginio tarnavimo laiką ir patikimumą. Nors patys LED lustai pasižymi išskirtinai ilgu tarnavimo laiku, LED tvarkyklės maitinimo šaltinis dėl sudėtingos grandinės konstrukcijos ir komponentų konfigūracijos tapo pažeidžiamiausiu komponentu, kuris gali sugesti apšvietimo sistemose. Pramonės duomenys rodo, kad daugiau nei 80 % komercinių LED šviestuvų gedimų kyla dėl įvairių vairuotojo maitinimo šaltinio sutrikimų.

I. Problemos, susijusios su elektroninių komponentų senėjimu ir gedimais

Pagrindiniai elektroniniai komponentai, tokie kaip rezistoriai, kondensatoriai, diodai ir tranzistoriai, sudaro LED tvarkyklės maitinimo šaltinio šerdį. Ilgai eksploatuojant šiuos komponentus veikia įvairūs veiksniai, įskaitant veikimo trukmę, aplinkos sąlygas ir elektros apkrovą, kurie lemia laipsnišką senėjimą. Įprasti gedimo režimai apima atviras grandines, trumpuosius jungimus, perdegimą, nuotėkio srovę, veikimo parametrų pablogėjimą ir veikimo sutrikimus, kurie yra pagrindinės maitinimo sutrikimų priežastys.

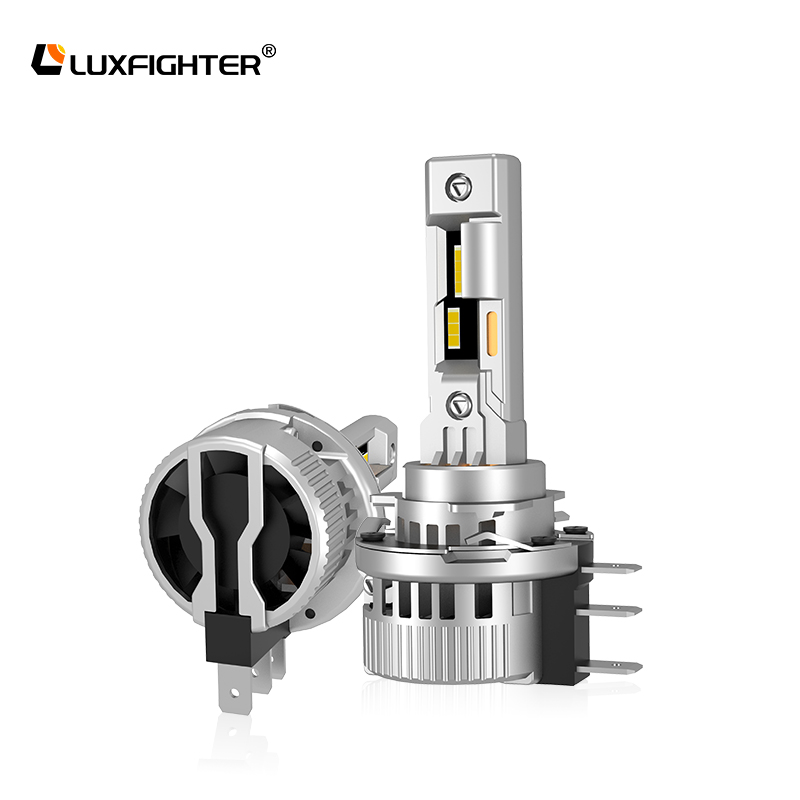

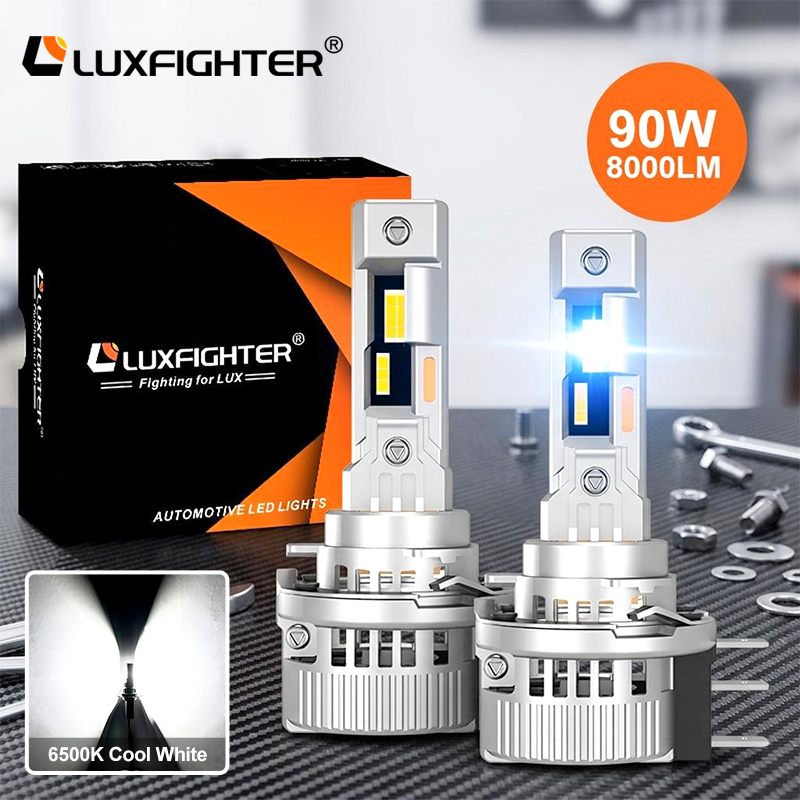

Gatavų lempų su aukštos kokybės komponentais naudojimas padeda sumažinti senėjimo riziką jų šaltinyje, kaip pavyzdys yra „Luxfighter“ automobilių LED priekinių žibintų gaminių asortimentas Kinija. Plug and Play serijos LED priekinis žibintasGamykla - Zhengyuan Optoelectronic, KinijaIšorinis vairuotojo serijos LED priekinis žibintasGamykla – Zhengyuan Optoelectronic. Visuose modeliuose sumontuoti pramoninio lygio senėjimą stabdantys elektroniniai komponentai, užtikrinantys, kad „Luxfighter“ LED priekiniai žibintai tarnaus ilgiau nei 50 000 valandų ir užtikrina puikų ilgalaikį stabilumą.

II. PCB plokščių įtaka ir surinkimo kokybė

Spausdintinių plokščių (PCB) ir jų surinktų gaminių (PCBA) gamybos kokybė yra pagrindinė prielaida užtikrinti stabilų LED tvarkyklių maitinimo šaltinių veikimą, o jo kokybė tiesiogiai veikia bendrą sistemos patikimumą. Gamybos ir ilgalaikio naudojimo metu PCB gali atsirasti įvairių defektų, tokių kaip netinkamas trinkelių sudrėkimas, plokštės atsisluoksniavimas, sluoksnių atsiskyrimas, CAF laidžių anodo laidų augimas, atviros grandinės ir trumpieji jungimai – visa tai gali sukelti nenormalų veikimą arba visišką vairuotojo maitinimo šaltinio gedimą. Naudodama profesionalias ir pažangias gedimų analizės technologijas, Jinjian Laboratory gali tiksliai nustatyti pagrindines su PCB susijusių gedimų priežastis ir teikti techninę pagalbą, padedančią įmonėms spręsti problemas, susijusias su plokščių ir agregatų gedimais.

Geros reputacijos prekės ženklai taiko griežtesnę PCB gamybos procesų kokybės kontrolę; for instance, all Luxfighter products utilize high-TG resin substrates and automated PCBA fabrication processes, effectively reducing PCB-related failure issues.

III. Gedimai, atsiradę dėl prastų šilumos sklaidos sąlygų

Įvairūs elektroniniai komponentai, esantys LED tvarkyklės grandinėje, yra labai jautrūs aplinkos temperatūrai ir darbinės temperatūros kilimui, o elektrolitiniai kondensatoriai pasižymi prasčiausia temperatūros tolerancija ir didžiausią įtaką aukštai temperatūrai. Jei bendras šviestuvo šilumos išsklaidymo dizainas yra netinkamas arba jo aušinimo efektyvumas yra nepakankamas, eksploatacijos metu susidariusios šilumos negalima greitai išsklaidyti, todėl pagrindiniai komponentai gali veikti ilgai esant aukštai temperatūrai. Tai žymiai sutrumpina komponentų eksploatavimo laiką, lemia nestabilų LED tvarkyklės maitinimo šaltinio veikimą ir galiausiai pažeidžia visos apšvietimo sistemos veikimo stabilumą ir tarnavimo laiką. Todėl energijos tiekimo projektavimo etape labai svarbu optimizuoti šilumos išsklaidymo struktūrą, kad būtų užtikrintas stabilus bendras šviestuvo veikimas.

IV. Pagrindiniai maitinimo šaltinio projektavimo etapo trūkumai

Bendras LED maitinimo šaltinio stabilumas priklauso nuo keturių esminių projektavimo aspektų: galios parametrų projektavimo, komponentų pasirinkimo, elektros charakteristikų specifikacijų ir PCB išdėstymo bei maršruto. Bet kurios iš šių sričių trūkumai gali sukelti gedimus. Galios projektavimo etape labai svarbu tiksliai apskaičiuoti šiluminės energijos nuostolius, kad būtų patenkinti eksploataciniai reikalavimai aukštos temperatūros sąlygomis; renkantis komponentus ypatingas dėmesys turi būti skiriamas parametrų stabilumui ir komponentų ilgaamžiškumui aukštos temperatūros aplinkoje; elektros charakteristikų projektavimas reikalauja griežtos išvesties parametrų kontrolės, kad būtų užtikrintas vienodas LED šviesos šaltinio ryškumas ir nuolatinė stabili išėjimo srovė; PCB išdėstymas ir maršruto projektavimas turėtų atitikti standartizuotus saugaus elektros atstumo standartus, optimaliai suplanuoti šilumos išsklaidymo kelius ir užkirsti kelią tokioms problemoms kaip vietinis šilumos kaupimasis ir grandinės trukdžiai.

V. Maitinimo šaltinio pažeidimai dėl žaibo viršįtampių

Momentiniai aukštos įtampos impulsai, kuriuos sukuria žaibo smūgiai, gali katastrofiškai pažeisti LED tvarkyklės maitinimo grandines, tiesiogiai sugadinti arba sudeginti vidinius elektroninius komponentus ir padaryti įrangą netinkama naudoti. Netiesioginiai žaibo smūgiai, tokie kaip laidus ir indukuotas žaibas, yra pagrindinės lauko ir komercinio apšvietimo maitinimo šaltinių gedimų priežastys. Todėl gaminių kūrimas turi apimti visapusiškus apsaugos nuo viršįtampių sprendimus, kurie efektyviai atlaikytų trumpalaikius įtampos ir srovės šuolių nuo žaibo smūgių, užtikrinant patikimą vairuotojo maitinimo šaltinio veikimą. Efektyvi šiluminė konstrukcija žymiai prailgina maitinimo šaltinio tarnavimo laiką; Pavyzdžiui, Luxfighter Q10 serijos LED priekiniai žibintai be ventiliatoriaus yra šio požiūrio pavyzdysQ10 serija-40W 6400LMGamintojas ir tiekėjas - Zhengyuan Optoelectronic ， optimizuojant korpuso šilumos išsklaidymo struktūrą, išvengiama perkaitimo žalos, kurią sukelia ventiliatoriaus gedimas.

VI. Tinklo įtampos svyravimų poveikis

Dažni ir reikšmingi tinklo įtampos svyravimai gali viršyti vardinę LED tvarkyklių maitinimo šaltinių apkrovą, o tai gali sukelti vidinės grandinės perkrovą, komponentų pažeidimus ir tvarkyklės gedimus. Ypač didelės apimties elektros mašinas aptarnaujančiose maitinimo linijose tokios problemos kaip įtampos svyravimai, trumpalaikiai įtampos kritimai ir srovės šuoliai yra ypač ryškūs ir yra dažnos lempos maitinimo gedimų priežastys; todėl turi būti įgyvendintos tikslinės apsaugos priemonės, pvz., įtampos stabilizavimas ir apsauga nuo perkrovos.

Apibendrinant galima pasakyti, kad šviesos diodų tvarkyklių maitinimo šaltinių gedimus sukelia ne vienas veiksnys, o kelių projektavimo, gamybos proceso, aplinkos ir eksploatacinių veiksnių bendras poveikis. Norint iš esmės padidinti LED šviestuvų eksploatacinį patikimumą ir tarnavimo laiką, būtinas visapusiškas optimizavimas, įskaitant aukštos kokybės elektroninių komponentų parinkimą, griežtą PCB kokybės ir surinkimo procesų kontrolę, šilumos valdymo ir bendro maitinimo projektavimo optimizavimą, apsaugos nuo žaibo ir tinklo įtampos svyravimų mažinimo mechanizmų tobulinimą bei litavimo procedūrų standartizavimą. Naudojant šiuos daugiamačius valdiklius, galima žymiai sumažinti vairuotojo maitinimo šaltinių gedimo tikimybę.

Automobilių LED apšvietimo srityje pasirinkus Luxfighter – prekės ženklą, garsėjantį brandžiais ir patikimais vairuotojų sprendimais – žymiai sumažėja vėlesnių LED priekinių žibintų gedimų dažnis. Visuose „Luxfighter“ LED priekinių ir pagalbinių žibintų serijos gaminiuose naudojamos patentuotos stabilios vairuotojo technologijos, KinijaPlug and Play serijos LED priekinis žibintasGamykla – Zhengyuan Optoelectronic, prisitaikymas prie sudėtingos transporto priemonių elektrinės aplinkos yra optimalus pasirinkimas siekiant patikimumo.
